لیمیت سوئیچ‌ها یکی از موثرترین و در عین حال ساده‌ترین قطعات در دنیای اتوماسیون صنعتی و سیستم‌های مکانیکی هستند. این قطعات نقش کلیدی در کنترل حرکت، افزایش ایمنی و تعیین محدوده کاری ماشین‌آلات ایفا می‌کنند. در صنعت آسانسور، لیمیت سوئیچ به عنوان یک نگهبان هوشیار، ضامن توقف ایمن و صحیح کابین در طبقات و جلوگیری از حوادث فاجعه‌بار است. در این مطلب به بررسی این قطعه، از تعریف اولیه تا انواع، کاربردها و نکات مربوط به خرید آن می‌پردازیم.

لیمیت سوئیچ چیست؟

لیمیت سوئیچ (Limit Switch) یا کلید حد، یک وسیله الکترومکانیکی است که برای تشخیص حضور، عبور، موقعیت یا پایان حرکت یک جسم طراحی شده است. عملکرد آن بر اساس تماس فیزیکی است؛ یعنی زمانی که یک جسم متحرک به بخش عملگر (Actuator) لیمیت سوئیچ برخورد می‌کند، یک کنتاکت الکتریکی در داخل آن باز یا بسته می‌شود. این تغییر وضعیت کنتاکت، یک سیگنال الکتریکی به مدار فرمان (مانند تابلو فرمان آسانسور یا PLC) ارسال می‌کند و باعث انجام یک عمل مشخص، مانند قطع کردن برق موتور، روشن کردن یک چراغ هشدار، یا شمارش یک قطعه می‌شود.

به عبارت ساده‌تر، لیمیت سوئیچ به سیستم کنترل می‌گوید که یک قطعه متحرک به “حد” یا “مرز” تعیین شده خود رسیده است. به همین دلیل به آن “کلید حد” می‌گویند.

لیمیت سوئیچ آسانسور چیست؟

لیمیت سوئیچ آسانسور، نوعی لیمیت سوئیچ است که به طور خاص برای استفاده در سیستم‌های آسانسور طراحی و بهینه‌سازی شده است. این قطعه یکی از اجزای ایمنی آسانسور به شمار می‌رود. وظیفه اصلی آن، تعریف و کنترل محدوده مجاز حرکت عمودی کابین آسانسور در داخل چاه است. این سوئیچ‌ها در بالاترین و پایین‌ترین نقاط مسیر حرکت کابین نصب می‌شوند تا از خروج کابین از محدوده ایمن خود جلوگیری کنند.

نام های دیگر لیمیت سوئیچ آسانسور

در صنعت آسانسور و بازار قطعات ایران، لیمیت سوئیچ با نام‌های مختلفی شناخته می‌شود که همگی به یک قطعه اشاره دارند. آشنایی با این نام‌ها برای فعالان این حوزه ضروری است:

• شالتر (Shalter): این نام، که ریشه‌ای آلمانی (Schalter به معنی کلید) دارد، رایج‌ترین و مصطلح‌ترین نام برای لیمیت سوئیچ در صنعت آسانسور ایران است.
• کلید حد: ترجمه مستقیم “Limit Switch” که در متون فنی و استانداردها بیشتر به کار می‌رود.
• کلید حد ایمنی: برای تأکید بر نقش حیاتی این قطعه در سیستم ایمنی آسانسور استفاده می‌شود.
• میکروسوئیچ: اگرچه از نظر فنی میکروسوئیچ جزئی از لیمیت سوئیچ است (که در ادامه توضیح داده می‌شود)، اما گاهی به اشتباه کل مجموعه را میکروسوئیچ می‌نامند.

مطلب سودمند مرتبط : آشنایی با همه قطعات آسانسور (تصویری و ساده)

وظایف لیمیت سوئیچ آسانسور

لیمیت سوئیچ‌ها در سیستم آسانسور چندین وظیفه حیاتی و مشخص بر عهده دارند:

1. شناسایی محدوده نهایی حرکت (حد بالا و پایین): اصلی‌ترین وظیفه، نصب در بالاترین و پایین‌ترین نقطه مجاز حرکت کابین است. با رسیدن کابین به این نقاط، لیمیت سوئیچ فعال شده و با ارسال سیگنال به تابلو فرمان، باعث توقف کامل موتور و کابین می‌شود. این کار از برخورد کابین به سقف چاه (اورهد) یا کف چاهک (پیت) جلوگیری می‌کند.
2. ایجاد منطقه کاهش سرعت (شالتر دور انداز): قبل از لیمیت سوئیچ‌های حد نهایی، لیمیت سوئیچ‌های دیگری به نام “شالتر دور انداز” نصب می‌شوند. هنگامی که کابین به نزدیکی طبقه اول یا آخر می‌رسد، این سوئیچ‌ها فعال شده و به تابلو فرمان دستور می‌دهند تا سرعت حرکت کابین را کاهش دهد. این کار باعث می‌شود توقف نهایی در طبقه به نرمی و با دقت انجام شود.
3. فعال‌سازی سیستم ایمنی ثانویه: لیمیت سوئیچ‌ها به عنوان یک لایه ایمنی مهم عمل می‌کنند. اگر سنسورهای اصلی تعیین موقعیت کابین (مانند انکودر موتور) دچار خطا شوند و کابین از محدوده مجاز عبور کند، لیمیت سوئیچ به عنوان پشتیبان وارد عمل شده و سیستم را متوقف می‌کند.

اجزای لیمیت سوئیچ آسانسور

یک لیمیت سوئیچ صنعتی معمولاً از اجزای زیر تشکیل شده است:

1. عملگر (Actuator): قسمتی که با جسم متحرک (در آسانسور، بادامک نصب شده روی کابین) تماس فیزیکی برقرار می‌کند. عملگرها انواع مختلفی دارند مانند غلطکی، اهرمی، فشاری و…
2. بدنه سوئیچ (Switch Body): محفظه‌ای که مکانیزم داخلی سوئیچ و کنتاکت‌ها را در خود جای داده است.
3. کنتاکت‌های الکتریکی (Electrical Contacts): قلب تپنده لیمیت سوئیچ. معمولاً شامل یک کنتاکت در حالت عادی باز (NO – Normally Open) و یک کنتاکت در حالت عادی بسته (NC – Normally Closed) است. با فشرده شدن عملگر، وضعیت این کنتاکت‌ها برعکس می‌شود (کنتاکت باز، بسته شده و کنتاکت بسته، باز می‌شود).
4. ترمینال‌ها (Terminals): نقاط اتصال سیم‌های مدار فرمان به کنتاکت‌های داخلی سوئیچ.
5. پوسته یا محفظه (Housing): بدنه خارجی و محافظ لیمیت سوئیچ که معمولاً از پلاستیک فشرده مقاوم یا فلز ساخته می‌شود تا از اجزای داخلی در برابر گرد و غبار، رطوبت و ضربه محافظت کند (دارای درجه حفاظت IP).

انواع لیمیت سوئیچ آسانسور

لیمیت سوئیچ‌های آسانسور را می‌توان بر اساس نوع عملگر و کاربردشان دسته‌بندی کرد:

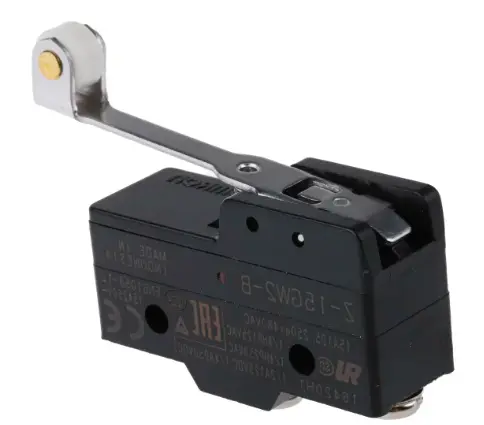

• لیمیت سوئیچ غلطکی (Roller Limit Switch): رایج‌ترین نوع در آسانسور. عملگر آن یک غلطک کوچک است که با بادامک روی کابین تماس پیدا کرده و می‌چرخد. این چرخش باعث کاهش اصطکاک و سایش شده و عمر قطعه را افزایش می‌دهد. این نوع هم برای شالتر دور انداز و هم برای شالتر حد بالا و پایین استفاده می‌شود.

• لیمیت سوئیچ اهرمی (Lever Limit Switch): دارای یک اهرم بلند است که حساسیت بیشتری ایجاد کرده و می‌تواند با نیروی کمتری فعال شود.

• لیمیت سوئیچ پروانه‌ای یا صلیبی (Butterfly/Cross Limit Switch): این نوع که به آن “شالتر پروانه‌ای” نیز می‌گویند، معمولاً به عنوان آخرین و بالاترین سطح ایمنی (شالتر حد نهایی) در بالا و پایین چاه نصب می‌شود. اگر کابین از تمام لیمیت سوئیچ‌های دیگر عبور کند، برخورد با این شالتر که دارای مکانیزم قفل‌شونده و عملکرد سنگین‌تری است، باعث قطع کامل و مستقیم برق سه‌فاز موتور شده و سیستم را به حالت اضطراری می‌برد.

تفاوت لیمیت سوئیچ با میکروسوئیچ

این دو اصطلاح اغلب به جای یکدیگر استفاده می‌شوند، اما تفاوت مهمی با هم دارند:

• میکروسوئیچ (Microswitch): یک کلید الکتریکی بسیار کوچک و دقیق است که با نیروی بسیار کم و جابجایی اندک عملگرش، به سرعت (با صدای کلیک مشخص) تغییر وضعیت می‌دهد. میکروسوئیچ یک قطعه داخلی است.
• لیمیت سوئیچ (Limit Switch): یک مجموعه کامل و صنعتی است. این مجموعه شامل یک بدنه محافظ، یک عملگر مکانیکی (مانند غلطک یا اهرم) و در داخل آن یک یا چند میکروسوئیچ است.

به طور خلاصه: میکروسوئیچ، هسته اصلی و کلیدزنی لیمیت سوئیچ را انجام می‌دهد، در حالی که لیمیت سوئیچ یک پکیج کامل، مقاوم و آماده نصب برای محیط‌های خشن صنعتی است.

نحوه نصب لیمیت سوئیچ

نصب لیمیت سوئیچ آسانسور یک کار تخصصی است و باید حتماً توسط تکنسین مجاز آسانسور انجام شود. مراحل کلی آن به شرح زیر است:

1. مکان‌یابی: لیمیت سوئیچ‌ها در نقاط دقیقی از چاه آسانسور، معمولاً روی ریل‌ها یا سازه چاه، نصب می‌شوند. محل نصب بر اساس نقشه‌های مهندسی آسانسور و با در نظر گرفتن سرعت حرکت، طول مسیر و فواصل ایمنی تعیین می‌گردد.
2. نصب بادامک: یک قطعه فلزی به نام “بادامک”  روی بدنه کابین آسانسور نصب می‌شود. شکل و طول این بادامک طوری طراحی شده که در نقطه مورد نظر، عملگر لیمیت سوئیچ را به درستی و به میزان کافی فعال کند.
3. نصب فیزیکی سوئیچ: لیمیت سوئیچ به وسیله پیچ و مهره در جای خود محکم می‌شود. باید اطمینان حاصل کرد که در هنگام عبور کابین، بادامک به درستی با عملگر سوئیچ درگیر می‌شود.
4. سیم‌کشی: سیم‌های مربوط به کنتاکت‌های NO و NC لیمیت سوئیچ بر اساس نقشه الکتریکی تابلو فرمان، به ترمینال‌های مربوطه در جعبه رویزیون یا مستقیم به تابلو فرمان متصل می‌شوند.
5. تست و رگلاژ: پس از نصب، آسانسور در حالت دستی (رویزیون) و با سرعت کم حرکت داده می‌شود تا عملکرد صحیح لیمیت سوئیچ‌ها در نقاط تعیین شده بررسی شود. در صورت نیاز، موقعیت سوئیچ یا بادامک برای رسیدن به دقت مطلوب، تنظیم (رگلاژ) می‌شود.

لیمیت سوئیچ غلطکی چیست؟

همانطور که پیش‌تر اشاره شد، لیمیت سوئیچ غلطکی نوعی کلید حد است که عملگر آن به شکل یک چرخ یا غلطک کوچک طراحی شده است. مزیت اصلی این طراحی، کاهش سایش و اصطکاک است. وقتی جسم متحرک (مانند بادامک آسانسور) با آن برخورد می‌کند، به جای کشیده شدن روی عملگر، آن را می‌چرخاند. این ویژگی باعث می‌شود برای کاربردهایی که در آن زاویه برخورد مستقیم نیست یا جسم از کنار سوئیچ عبور می‌کند (مانند آسانسور)، ایده‌آل باشد و عمر طولانی‌تری داشته باشد.

لیمیت سوئیچ فشاری چیست؟

لیمیت سوئیچ فشاری (Plunger/Push-button Limit Switch) دارای یک عملگر به شکل پین یا پیستون است که به صورت مستقیم و عمود بر بدنه سوئیچ حرکت می‌کند. این نوع سوئیچ برای کاربردهایی مناسب است که جسم متحرک دقیقاً به صورت مستقیم به نوک عملگر برخورد کرده و آن را به داخل فشار می‌دهد. از این نوع بیشتر برای کاربردهای موقعیت‌یابی دقیق و با حرکت خطی استفاده می‌شود. و کمتر در آسانسور استفاده می شود.

لیمیت سوئیچ صلیبی چیست؟

لیمیت سوئیچ صلیبی (Cross Limit Switch) که در آسانسور به آن پروانه‌ای هم می‌گویند ( بالاتر به آن اشاره شده است) ، یک سوئیچ قوی با یک اهرم بلند است که می‌تواند در دو یا چهار جهت حرکت کند. حرکت اهرم در هر جهت می‌تواند یک مجموعه کنتاکت مجزا را فعال کند. این نوع سوئیچ‌ها به دلیل ساختار مستحکم و قابلیت کنترل چندجهته، در جرثقیل‌های سقفی، بالابرها و به عنوان کلید حد نهایی ایمنی در آسانسورها کاربرد فراوانی دارند. معمولاً دارای مکانیزم قفل شونده هستند، به این معنی که پس از فعال شدن، در همان حالت باقی می‌مانند و برای بازگشت به حالت اولیه نیاز به ریست دستی دارند.

مراکز فروش لیمیت سوئیچ آسانسور

برای تهیه لیمیت سوئیچ آسانسور می‌توانید به مراکز زیر مراجعه کنید:

• فروشگاه‌های تخصصی قطعات آسانسور: این فروشگاه‌ها که معمولاً در مراکز بورس قطعات صنعتی شهرها (مانند محدوده فتح در غرب تهران و اتحاد و دماوند در شرق تهران) متمرکز هستند، بهترین مکان برای پیدا کردن انواع شالترهای آسانسوری از برندهای مختلف می‌باشند.
• نمایندگی‌های فروش تجهیزات اتوماسیون صنعتی و برق صنعتی: شرکت‌هایی که واردکننده یا عرضه‌کننده برندهای معتبر اروپایی و آسیایی مانند اشنایدر الکتریک ، زیمنس، امرن، پیزاتو (Pizzato) و اشمرسال (Schmersal) هستند، لیمیت سوئیچ‌های باکیفیت صنعتی را عرضه می‌کنند.
• فروشگاه‌های آنلاین: وب‌سایت‌های متعددی در زمینه فروش قطعات آسانسور و تجهیزات صنعتی فعالیت دارند که امکان مقایسه مدل‌ها و قیمت‌ها را فراهم می‌کنند.

دفت کنید که در ایران اشتباها گاهی به لیمیت سوئیچ ، میکروسوئیچ گفته می شود و ممکن است لازم باشد تا از فروشندگان بخواهید که میکروسوئیچ به شما بدهند تا به محصول لیمیت سوئیچ برسید.

قیمت لیمیت سوئیچ آسانسور

قیمت لیمیت سوئیچ آسانسور (شامل انواع غلطکی و پروانه‌ای) به شدت متغیر است و به عوامل متعددی بستگی دارد. ارائه یک قیمت ثابت امکان‌پذیر نیست، اما فاکتورهای کلیدی تعیین‌کننده قیمت عبارتند از:

• برند سازنده: برندهای اروپایی معتبر مانند اشمرسال، پیزاتو، و امرن به دلیل کیفیت ساخت بالا، استانداردهای ایمنی سخت‌گیرانه و عمر طولانی، قیمت بسیار بالاتری نسبت به برندهای تُرک، چینی یا ایرانی دارند.
• نوع لیمیت سوئیچ: قیمت لیمیت سوئیچ پروانه‌ای (صلیبی) با کیفیت به دلیل ساختار پیچیده‌تر و مکانیزم ایمنی قوی‌تر، معمولاً چندین برابر قیمت یک لیمیت سوئیچ غلطکی ساده است.
• جنس بدنه و درجه حفاظت (IP): مدل‌های با بدنه فلزی و درجه حفاظت بالاتر (مقاوم در برابر آب و گرد و غبار) گران‌تر از مدل‌های پلاستیکی هستند.
• استانداردها و گواهی‌نامه‌ها: لیمیت سوئیچ‌هایی که دارای گواهی‌نامه‌های بین‌المللی ایمنی (مانند SIL یا TÜV) هستند، قیمت بالاتری دارند.
• نوسانات نرخ ارز: از آنجایی که بخش بزرگی از این قطعات وارداتی هستند، قیمت آن‌ها مستقیماً تحت تأثیر قیمت ارز است.

به طور کلی، در تاریخ امروز (اواخر آذر 1404)، بازه قیمتی می‌تواند از چند صد هزار تومان برای یک لیمیت سوئیچ غلطکی ساده از برندهای رایج بازار شروع شده و برای لیمیت سوئیچ‌های پروانه‌ای یا مدل‌های خاص از برندهای معتبر اروپایی به چندین میلیون تومان نیز برسد. برای اطلاع از قیمت دقیق، استعلام از فروشندگان معتبر ضروری است.

امیدواریم این راهنمای خرید توانسته باشد خرید بهتری را برای شما رقم بزند.
